柱塞泥浆泵概述

　　1、简介

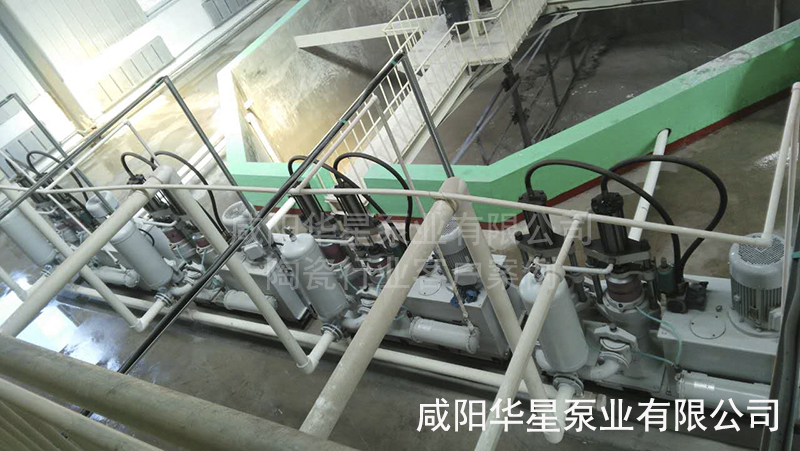

　　泥浆泵是一种往复式柱塞泵，它通过曲柄连杆机构，把马达的旋转运动转换为十字头及活塞的往复直线运动，把低压的泥浆压缩成高压泥浆。在钻井过程中以高压向井底输送高粘度、大比重和含砂量较高的钻井液，用以冷却钻头、冲刷井底、破碎岩石，从井底返回时携带出岩屑，是石油钻井作业很重要的工艺设备之一。

　　2、工作原理

　　泥浆泵的工作过程分为吸入过程和排出过程两步。

　　习惯上我们把泥浆泵分为液力端和动力端两部分。动力端用来传递动力和转换运动方式及速度。为液力端提供合适的动力；液力端用来将机械能转变为液体内能，以输送泥浆。


　　3、结构组成

　　1）动力端

　　底座

　　机架

　　小齿轮轴总成

　　大齿轮轴总成

　　曲轴总成

　　十字头总成

　　直流马达

　　2）液力端

　　液缸

　　吸入阀、排出阀

　　缸套、活塞、活塞杆(柱塞、盘根及缸套)

　　吸入管、吸入空气包（减轻水击现象）

　　排出管、排出滤网总成

　　排出空气包l安全阀

　　缸盖、阀盖

　　喷淋泵总成


　　3）辅助部件

　　润滑机构

　　链条的润滑

　　齿轮和轴承的润滑

　　缸套冷却润滑

　　氮气包

　　其作用可以有效地减少排出系统的压力波动，从而获得更加均匀的液流。

　　安全阀

　　当泥浆压力超过泵的设定压力时，能够迅速剪断安全柱销，旁通管线打开，泥浆泵泻压，从而起到保护泵体的作用。
